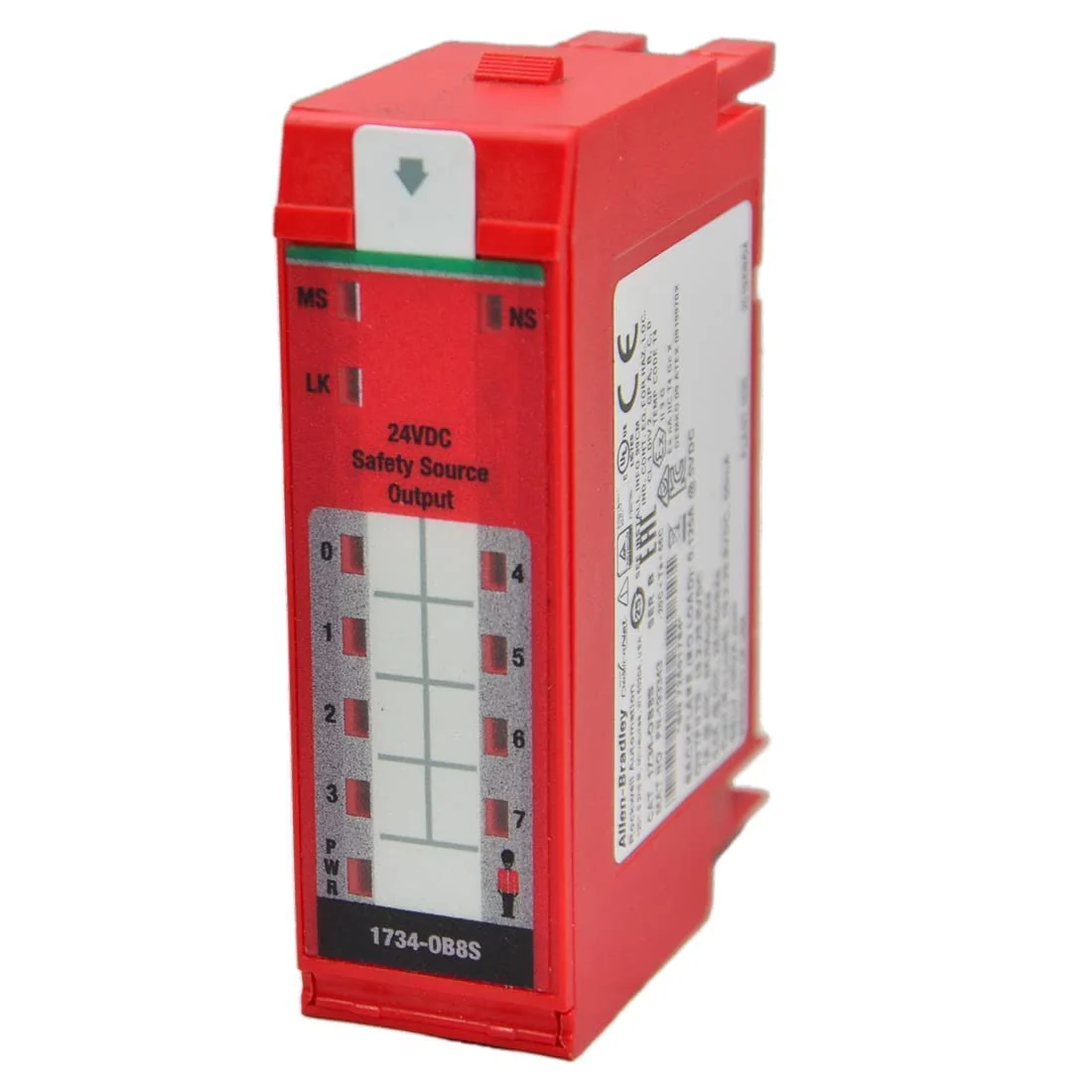

1734-OB8S

Patikimas saugos išėjimų modulis 1734‑OB8S decentralizuotoms saugos sistemoms

Allen‑Bradley 1734‑OB8S – tai saugumo reikalavimus atitinkantis POINT I/O modulis, skirtas naudoti su decentralizuotomis saugos sistemomis. Jis turi 8 puslaidininkinius srovės tiekimo (sourcing) išėjimus, veikiančius 24 V DC įtampoje. Modulis atitinka SIL 3 (pagal IEC 61508) ir PL e (pagal ISO 13849‑1) saugos standartus, todėl puikiai tinka mašinų valdymo ir apsaugos sprendimams.

Techninės specifikacijos

• Gamintojas: Allen‑Bradley (Rockwell Automation)

• Modulio tipas: Saugos išėjimų modulis (POINT I/O)

• Išėjimų skaičius: 8 sourcing tipo (PNP), puslaidininkiniai

• Išėjimo įtampa: 24 V DC (nuo 19.2 iki 28.8 V)

• Išėjimo srovė: iki 1 A kiekvienam kanalui, iki 8 A visam moduliui

• Įtampos kritimas: ≤ 0.165 V

• Maksimali lauko talpa: 950 nF vienam išėjimui

• Reakcijos laikas: ≤ 6.2 ms

• Nuotėkio srovė (išjungus): ≤ 0.1 mA

• Diagnostika: kiekvienam kanalui (trumpasis jungimas, kryžminis jungimas, perkrova)

• Saugos lygiai: SIL 3 (IEC 61508), PL e (ISO 13849‑1)

• Izoliacija: 50 V bazinė, testuota 707 V DC

• Galingumo nuostoliai: iki 4.5 W

• Maitinimas: per POINTBus

• Srovės sunaudojimas: iki 190 mA

• Darbinė temperatūra: –20 °C iki +55 °C

• Montavimas: DIN bėgelis su terminalo pagrindu

• Išmatavimai (A × P × G): ~77 mm × 25 mm × 55 mm

• Svoris: apie 110 g

Pagrindiniai privalumai

• Atitinka SIL 3 ir PL e saugos reikalavimus

• 8 atskirai stebimi išėjimai

• Greita reakcija – tinka kritinėms saugos situacijoms

• Kompaktiškas dydis – puikiai tinka ribotai erdvei

• Galimybė naudoti dviejų kanalų saugos logikai

• Išplėstinė diagnostika kiekvienam išėjimui

Pritaikymo sritys

Šis modulis plačiai naudojamas saugos sprendimuose:

• Avarinio stabdymo sistemose

• Apsauginių durų stebėjime

• Pavarų išjungimo grandinėse

• Mašinų blokavime ir funkcinėje saugoje

• Modulinėse automatizavimo sistemose su saugiais išėjimais

Apie gamintoją

Allen‑Bradley – Rockwell Automation prekinis ženklas, pasaulyje žinomas dėl aukštos kokybės pramoninės automatikos sprendimų. POINT I/O modulių šeima, įskaitant 1734‑OB8S, užtikrina lankstų, saugų ir patikimą sprendimą automatizuotoms sistemoms.
